Jones & Shipman 1300-EIU, NEW 1992, I.D. ATTCH., UNIVERSAL CYLINDRICAL GRINDERS

Price on Request

Make:
Jones & Shipman
Model:
1300-EIU, NEW 1992, I.D. ATTCH.,
Year:
1992
Ref #:
174531

Or call us for a quote at (973) 497-7500 or send us an email at grinders@machineryvalues.com

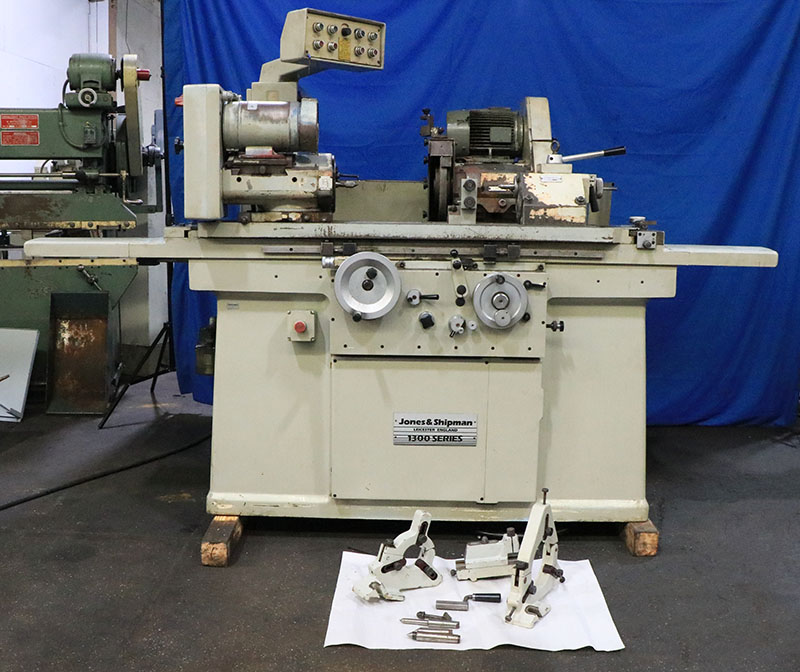

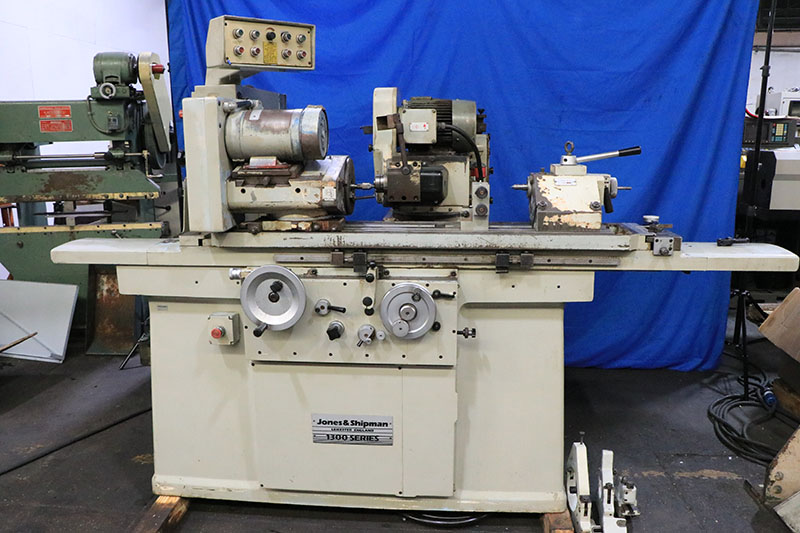

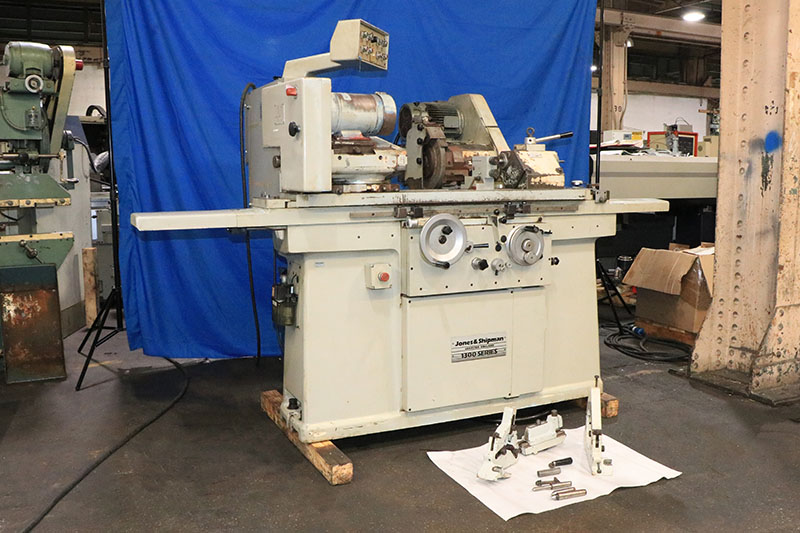

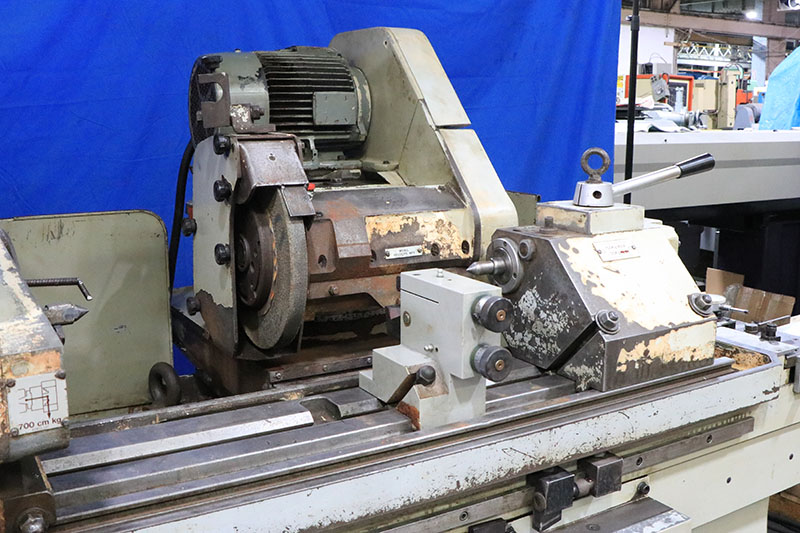

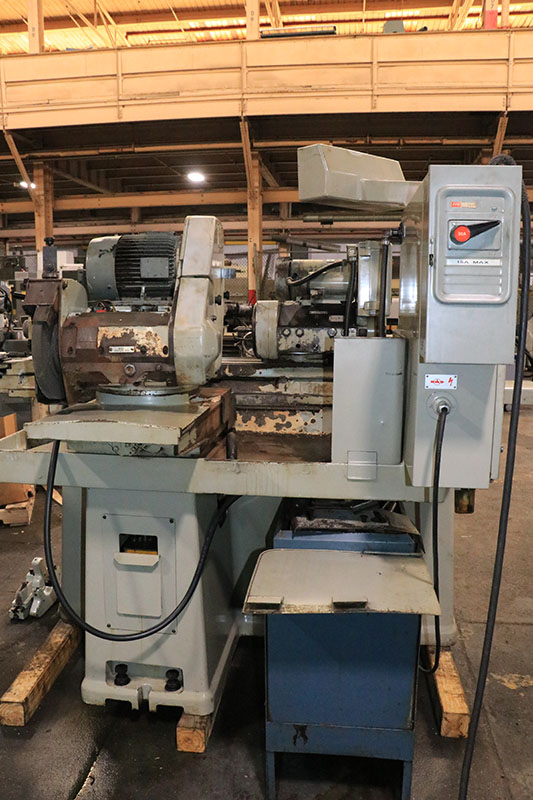

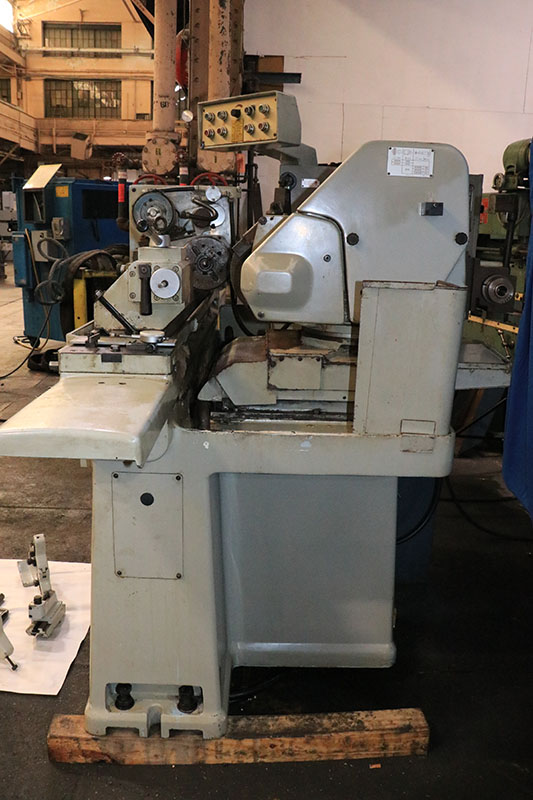

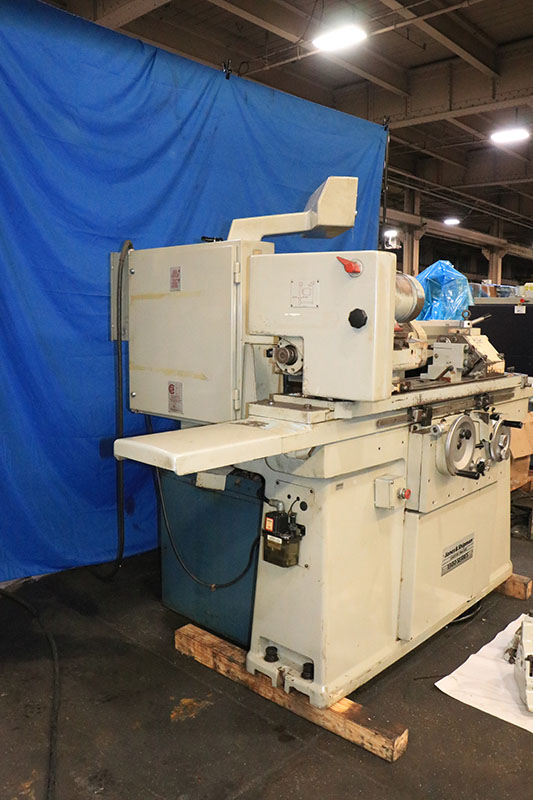

   10" X 27" JONES & SHIPMAN "HIGH PRECISION"
            "MADE IN ENGLAND"
   UNIVERSAL I.D./O.D. CYLINDRICAL GRINDER

MODEL: 1300-EIU     S/N: BO-17825     NEW: 1992

  MAXIMUM SWING .......................... 10"
DISTANCE BETWEEN CENTERS ................. 27"
ADJUTMENT OF TABLE, SWIVEL ............... 16°CCW, 18° CW
LONGITUDINAL TABLE SPEED (HYDRAULIC) ..... 3" TO 180" IPM
MANUAL TRAVERSE, HANDWHEEL PER REV. ...... 0.50"
FINE HAND TRAVERSE KNOB GRAD. ............ 0.0005"

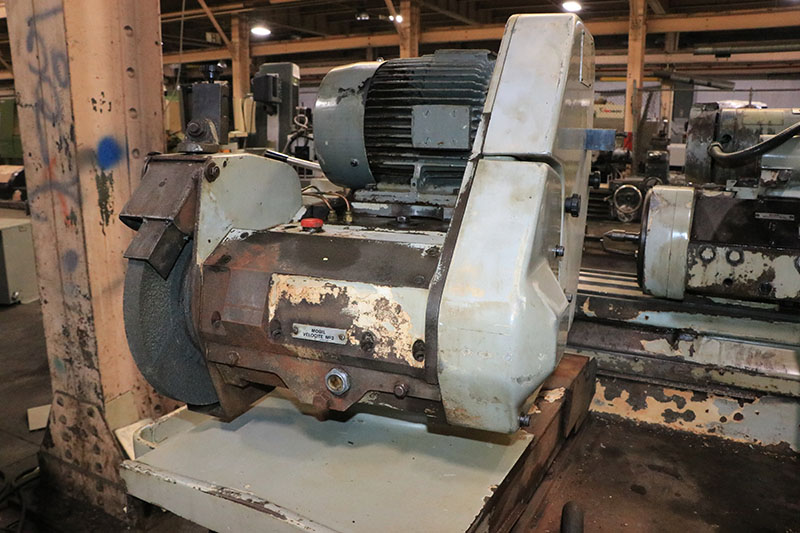

EIU WHEELHEAD:
CROSS FEED HANDWHEEL GRAD. ............... 0.0002"
ONE DEPRESSION OF FINE FEED LEVER KNOB ... 0.0001"
AUTO INFEED @ TABLE REVERSALS ............ 0.0001" TO .0006"
FEED @ REVERSAL OF TABLE,
REDUCTION IN DIAMETER .................... 0.0002" TO .0012"
CROSS TRAVERSE OF WHEELHEAD .............. 8- 1/16"
TOPSLIDE ADJUSTMENT ...................... 4- 1/8"
WHEELHEAD, SWIVEL ........................ A FULL 360°
WHEEL SIZE ........................ 12" DIA. x 1"-2"W x 5"B
WHEEL SPEEDS (2) ......................... 2,000 & 2,650 RPM

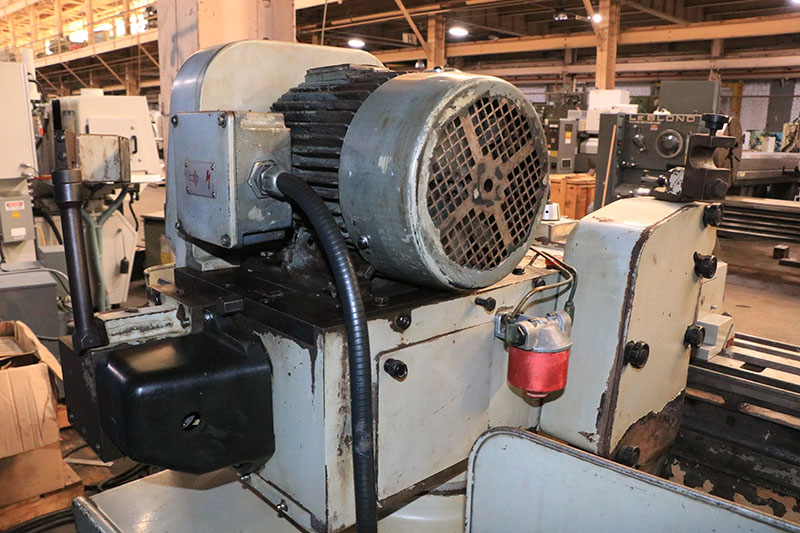

WHEELHEAD MOTOR .......................... 5.5 HP

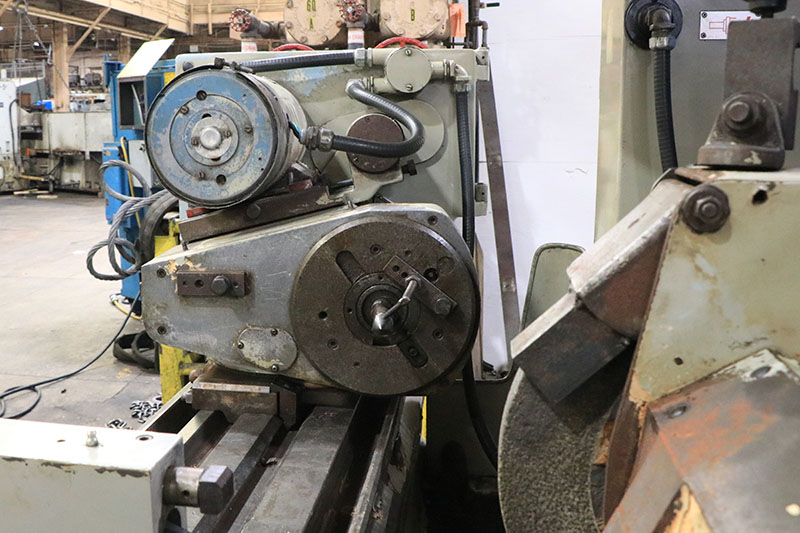

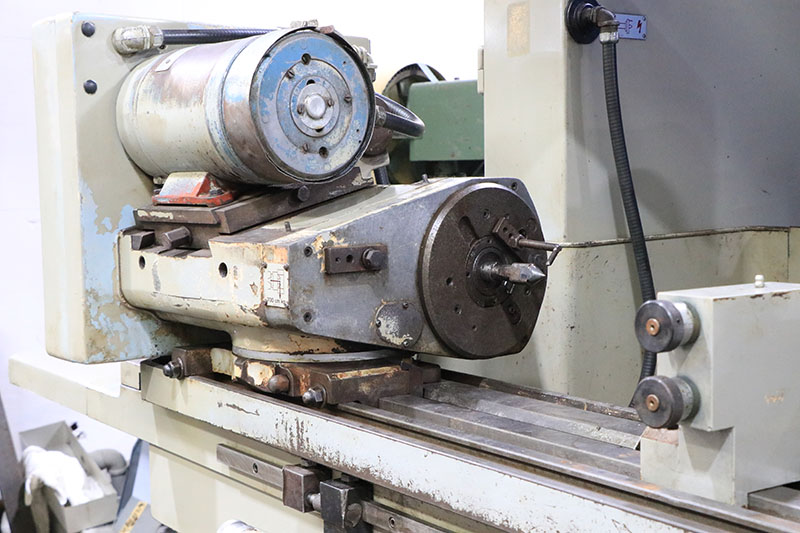

INFINITELY VARIABLE WORKHEAD SPINDLE
 SPEEDS  ................................. 30 TO 300 RPM
WORKHEAD SWIVELS ......................... 15° CW, CCW 90°
TAILSTOCK SPINDLE TAPER .................. No. 3MT

APPROX. DIMS ...................... 103"L-R x 58" x 69"H
APPROX. MACHINE WEIGHT ................... 4,500 LBS

MACHINE FEATURES:

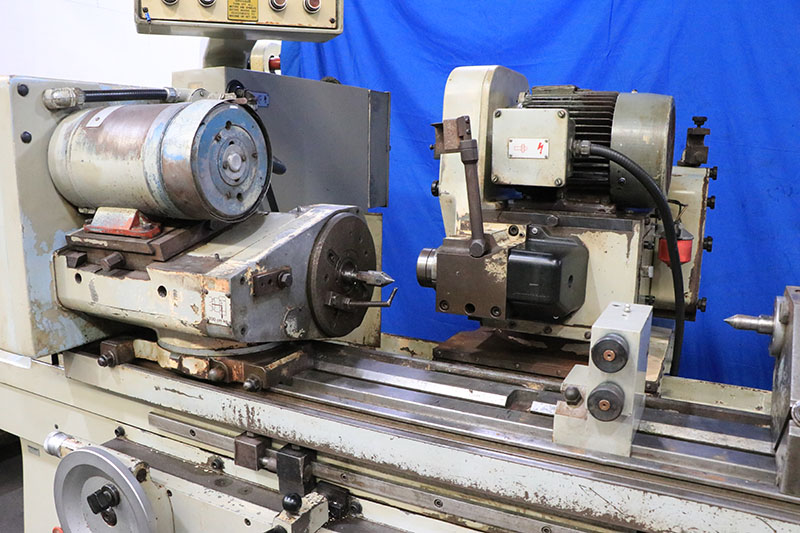

EIU WHEELHEAD - GRINDING WHEELS MAY BE MOUNTED ON
 R.H. OR L.H. ENDS OF THE WHEEL SPINDLE.
 SINGLE SWIVEL WHEELHEAD, WITH SWIVELLING A FULL 360°
 INFINITELY VARIABLE SPEED WORKHEAD SPINDLE SPEEDS,

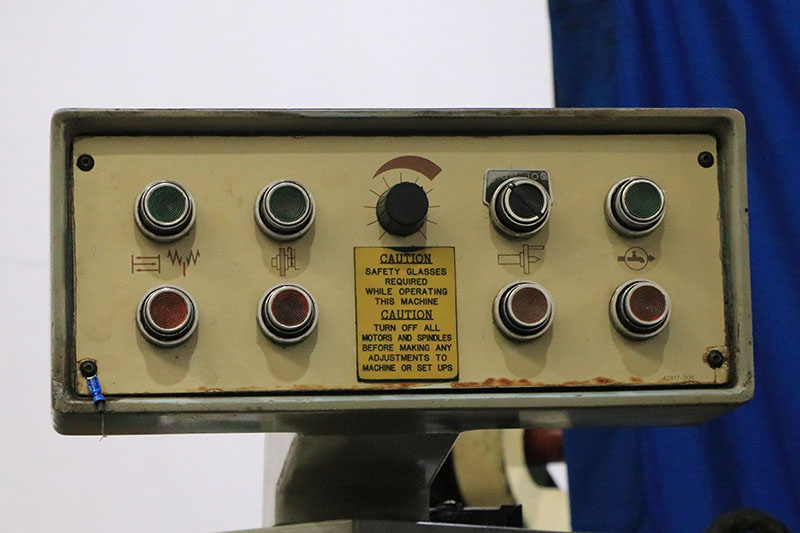

   BY TURNING A DIAL ON THE CONSOLE CONTROL OPTION (YES)

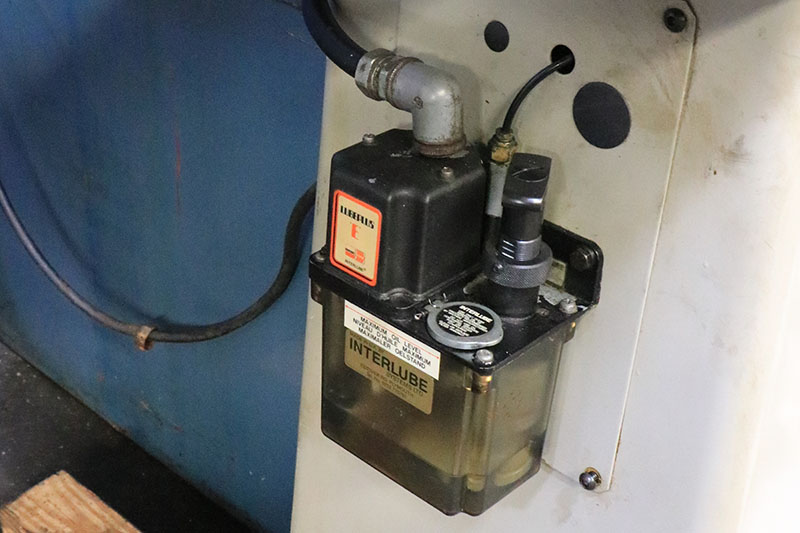

 ONE-SHOT MANUAL LUBRICATION PUMP MADE IN ENGLAND BY
   "INTERLUBE SYSTEMS LTD."

HYDRAULIC OPERATION FEATURING:
- POWER TABLE TRAVERSE
- AUTO INFEED
- PLUNGE INFEED OPTION (YES)

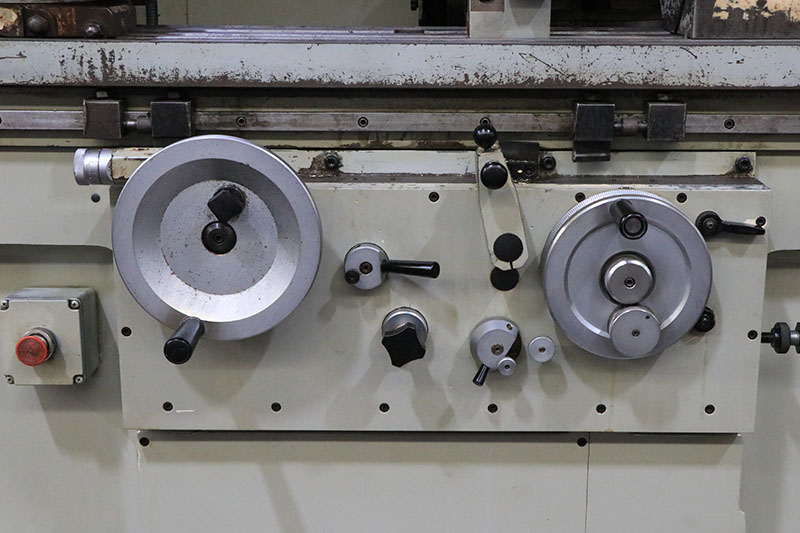

FINE FEED MECHANISM FOR INFEED
FINE FEED KNOB FOR TABLE TRAVERSE
DUAL LIVE/DEAD WORKHEAD SPINDLE

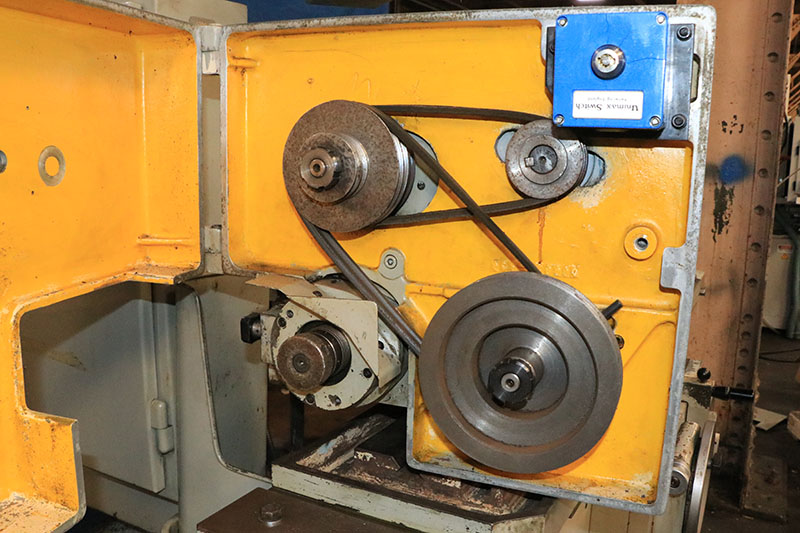

DRIVE FOR THE O.D. WHEEL & I.D. WHEEL
  IS FROM THE SAME MOTOR.

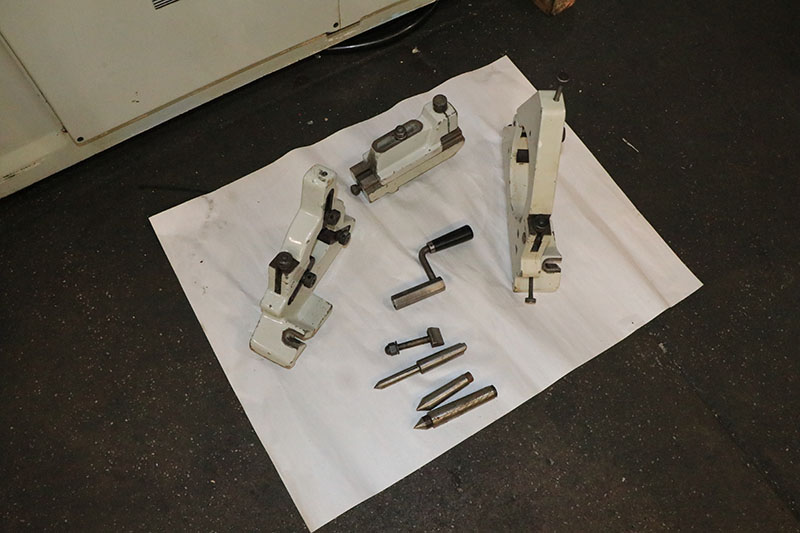

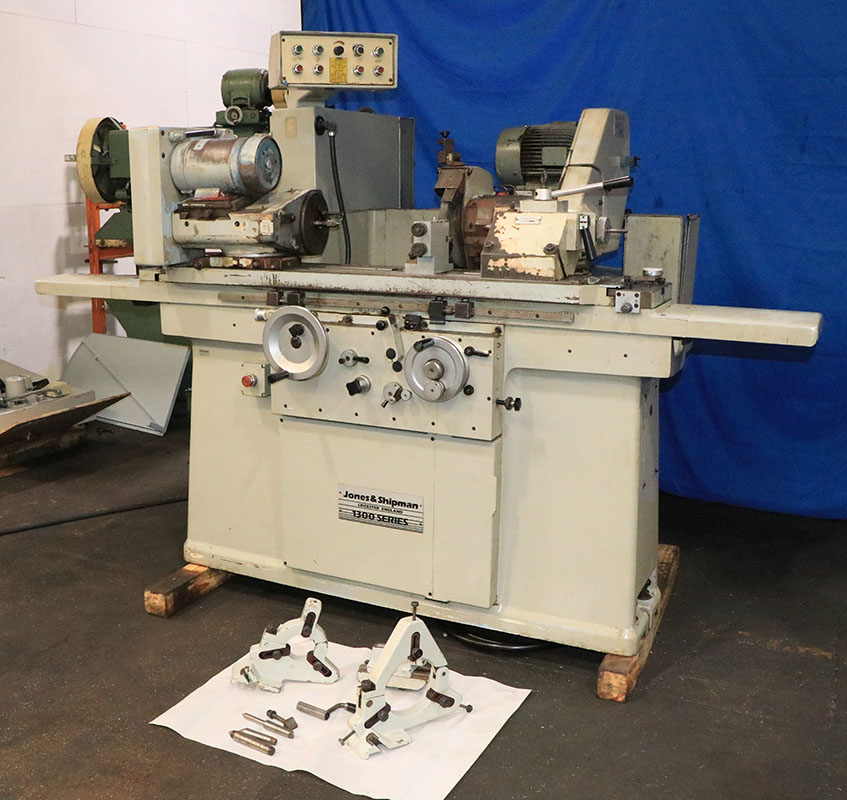

TOOLING/ACCESSORIES WITH OUR MACHINE:

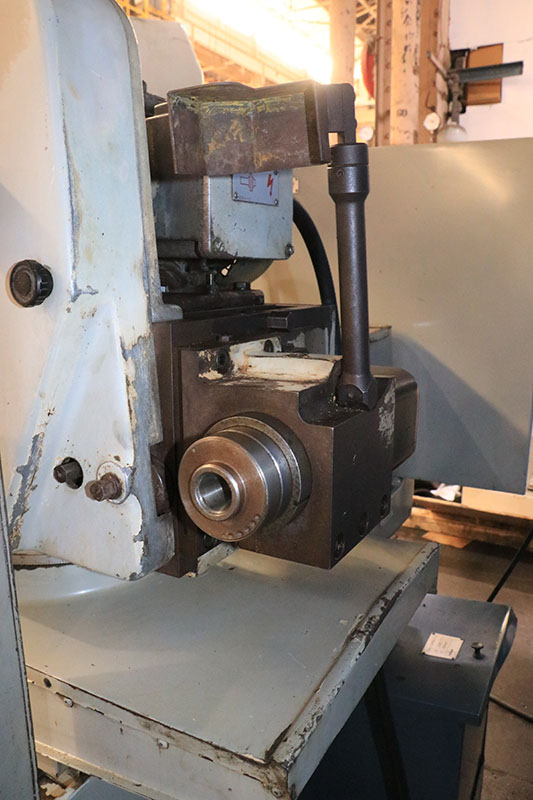

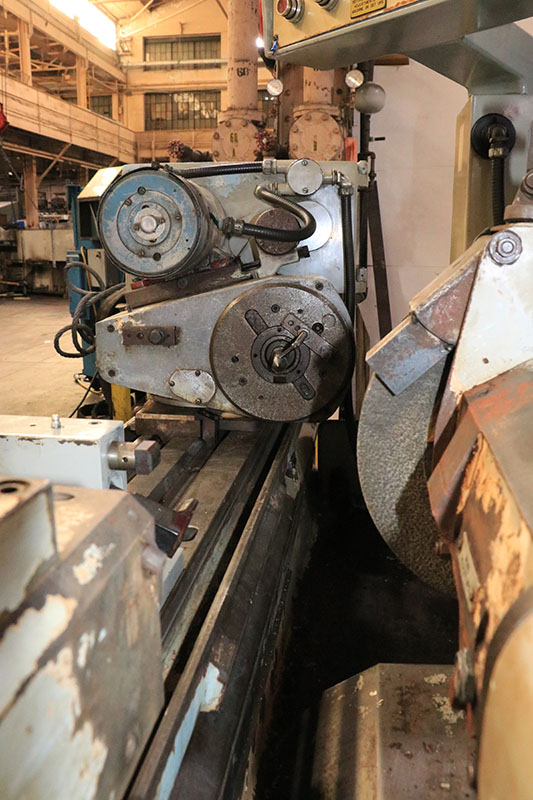

SWING AROUND I.D. ATTACHMENT WITH SPINDLE

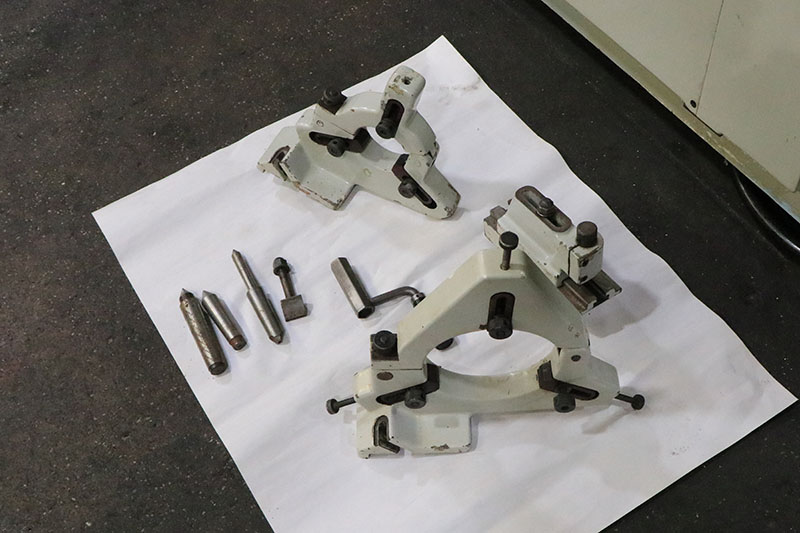

TWO-POINT STEADY REST
3-POINT STEADY REST, SMALL
3-POINT REST, LARGE
TABLE MOUNTED DRESSER
SEVERAL CENTERS

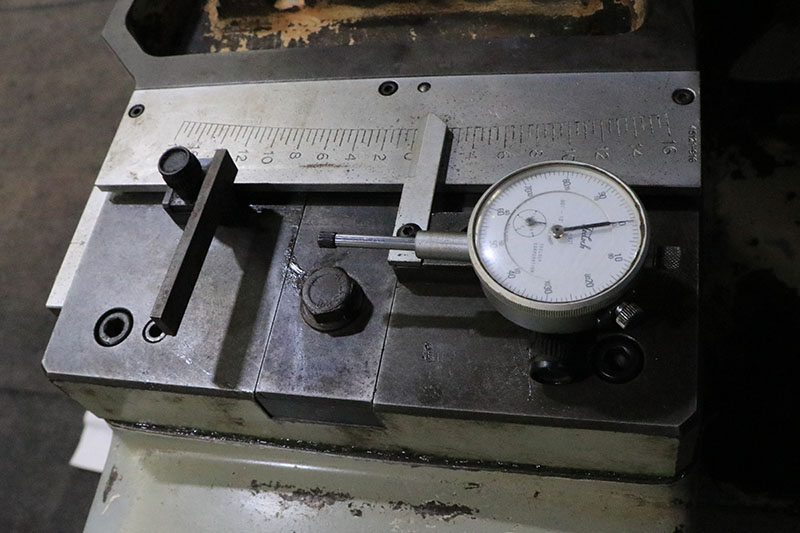

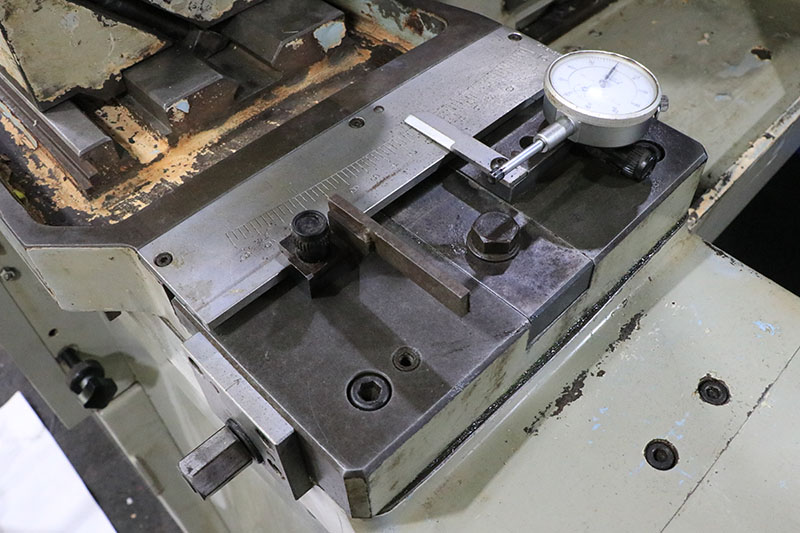

DIAL INDICATOR FOR TABLE SWIVEL ADJUSTMENT

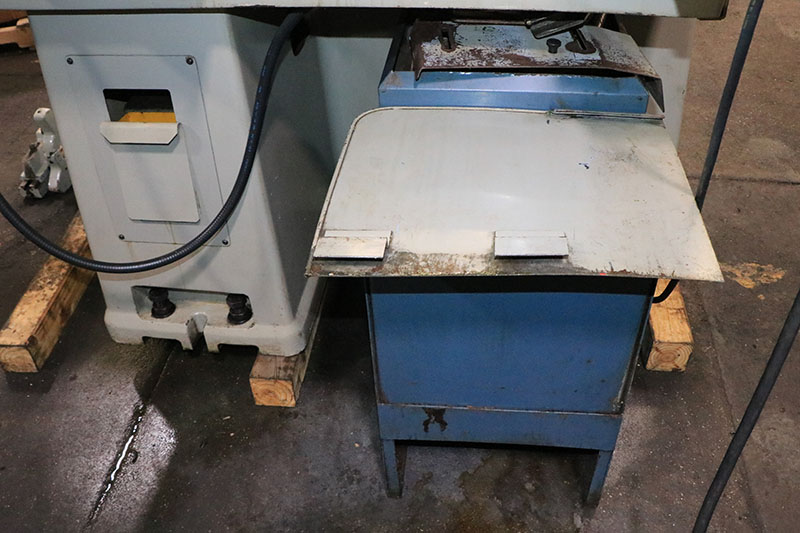

COOLANT SYSTEM, ORIGINAL JONES & SHIPMAN

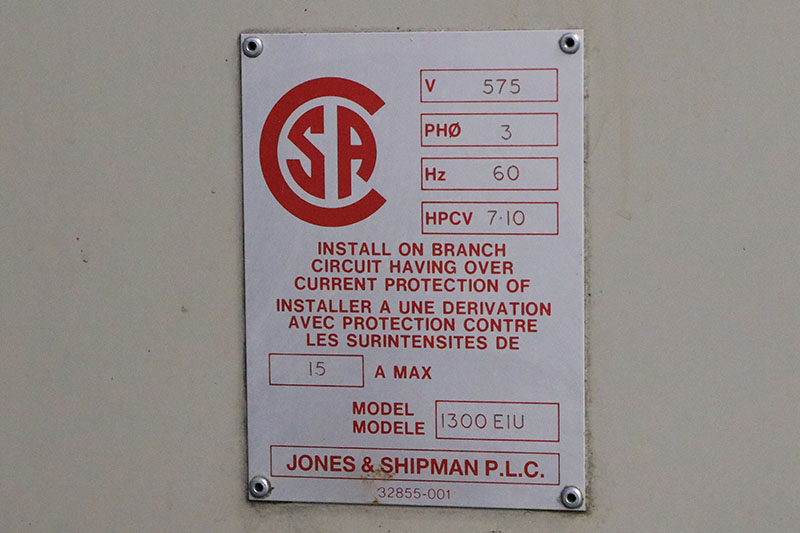

MACHINE IS PRESENTLY WIRED FOR 3/60/575 VOLTS, 15 AMPS


SPECIAL NOTE:
TRANSFORMER CAN BE SUPPLIED FOR ADDITIONAL COST OF $800,
 FOR 200-208-220-230-240-440-460-0R 480 VOLTS.
 PLEASE SPECIFIY YOUR VOLTAGE REQUIREMENTS.



** INSPECT UNDER POWER IN OUR HARRISON, N.J. WAREHOUSE **
** ORIGINAL PAINT - EXCELLENT CONDITION & APPEARANCE **
