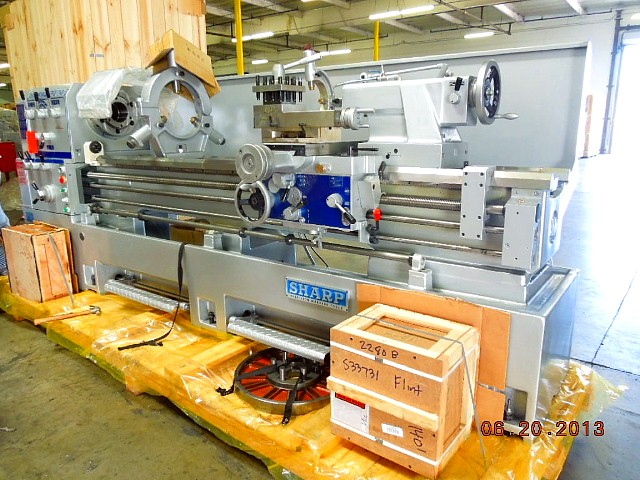

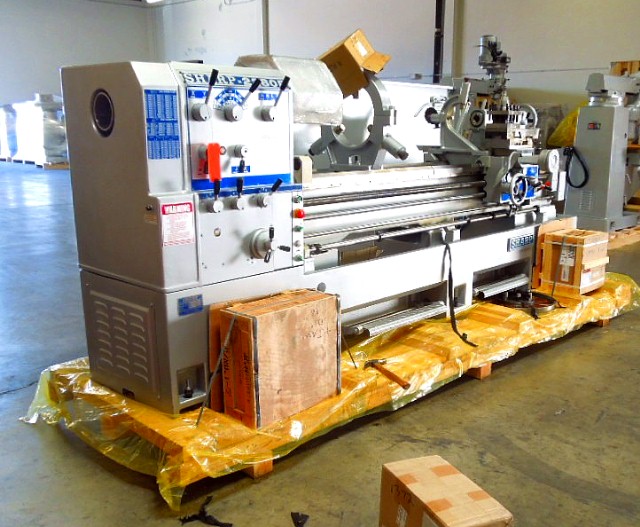

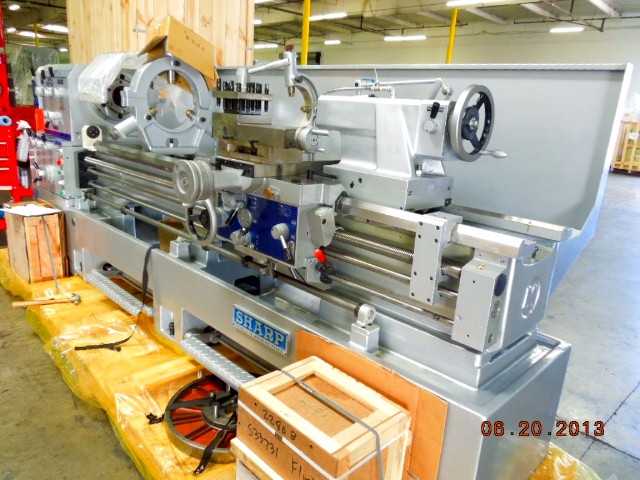

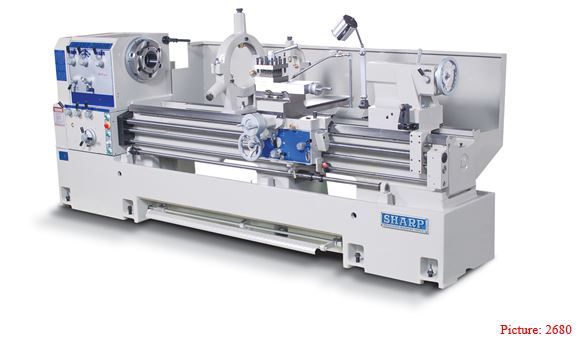

NEW 22" X 80" SHARP HI-SPEED PRECISION LATHE
MODEL: 2280B
*** MADE IN TAIWAN ***
SPECIFICATIONS:
CAPACITY
SWING OVER BED: .................... 22”
SWING OVER CROSS SLIDE: ............ 13.2”
CENTER HEIGHT: ..................... 11"
SWING OVER GAP: .................... 31”
DISTANCE BETWEEN CENTERS: .......... 80”
HEADSTOCK
SPINDLE NOSE TYPE: ................. D1-11 CAMLOCK
SPINDLE BORE: ...................... 4.5”
SPINDLE SPEEDS (12): ............... 10-1,000 RPM
TAPER OF SPINDLE BORE: ............. MT#7
TAPER OF CENTER: ................... MT#5
THREADS AND FEEDS
LONGITUDINAL FEEDS – IN/REV (18): .. 0.0022” - 0.032”
CROSS FEEDS – IN / REV {#}: ........ 0.0026’ –0.035” {17}
INCH THREADS (#): .................. 2-56 TPI {44}
METRIC AND MODULE THREADS {#}: ..... 0.5-14MM {24}
D.P. THREADS (36): ................. 4-56 MM
LEADSCREW PITCH, DIAMETER: ......... 4 TPI, 1-1/2”
CARRIAGE
CROSS SLIDE TRAVEL: ................ 14.75”
COMPOUND REST TRAVEL: .............. 8”
COMPOUND WIDTH: .................... 6”
BED
BED WIDTH: ......................... 15-3/4”
BED LENGTH: ........................ 103.5"
TAILSTOCK
QUILL TRAVEL (GRADUATED): .......... 6-1/2”
QUILL DIAMETER: .................... 3”
QUILL TAPER: ....................... MT#5
SPINDLE MOTOR (220V OR 440V, 60, 3). 15 HP
NET WEIGHT (APPROX.): .............. 6,380 LBS
DIMENSIONS ( L X W X H): ........... 137” X 41” X 50”
ELECTRICAL:
VOLTAGE: ........................... 230 & 460
PHASE: ............................. 3 PHASE
TOTAL POWER CONSUMPTIONS
• 230V: 16KVA/45 AMPS
• 460V: 16VA/22.5 AMPS
STANDARD EQUIPMENT:
•4-JAW 16” CHUCK.
•COOLANT SYSTEM
•4 WAY TOOL POST
•HALOGEN WORK LIGHT
•FACE PLATE 20”
•STEADY REST 12” (3.2”-10.6”)
•4-WAY CARRIAGE STOP
•SPLASH GUARD
•16” CHUCK GUARD
•TAILSTOCK
•FOLLOW REST ( 0.79” – 3.94”)
•WIRED 220V OR 440V. PLEASE SPECIFY
•TOOL KIT:
MACHINE MANUAL, HALF NUT WRENCH, WRENCH 17M, 19M, SET OF 6 ALLEN WRENCHES, PHILLIP SCREW DRIVER, FLAT HEAD SCREW DRIVER, OIL CAN, GREASE GUN, REAR WAY COVER BRACKET, 2 SETS OF DEAD CENTER, PIN FOR INDICATOR, AND CAN OF PAINT
FEATURES:
•D1-11 CAMLOCK
•4.5” SPINDLE BORE
•DIRECT SELECTION FOR INCH/METRIC THREADS
•ONE PIECE CAST MEEHANITE BED
•QUICK CHANGE GEARBOX
•15 HP MOTOR
•12-SPEED GEAR HEAD (10-1,000 RPM)
OPTIONAL ACCESSORIES:
•3 - JAW CHUCK 12” D1-11 (BISON) - 4.05” BORE
•3 - JAW CHUCK 16” D1-11 (BISON) - 5.34” BORE
•4 - JAW CHUCK 16” D1-11 (BISON)
•3 - JAW CHUCK 15” D1-11 (QU)
•4 - JAW CHUCK 16” D1-11 (QU)
•TAPER ATTACHMENT (FACTORY ORDER)
•DRILL & ARBOR (JACOBS)
•QUICK CHANGE TOOL HOLDER (ALORIS) 7 PCS.
•LIVE CENTER – ROYAL (DUAL BEARING) MT#5
•LIVE CENTER – MT#5
•5C LEVER COLLET CLOSER ( ALTAS)
•5C COLLET SET (1/8 TO 1/16” X 1/16”) 16 PCS.
•MICROMETER CARRIAGE STOP
•STEADY REST 12” ( 3.2”- 10.6”)
•STEADY REST 15” ( 6.7” – 15.2”)
•ROLLER JAWS SET (3 PCS)
DIGITAL READ OUT SYSTEMS:
•FAGOR 20I D.R.O.
•FAGOR 40I D.R.O.
•ACU-RITE 200S D.R.O.
•NEWALL DP700 D.R.O.
